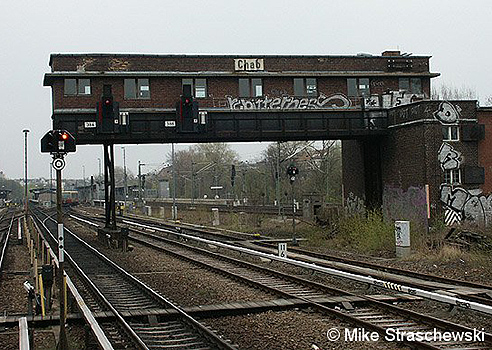

Stellwerk Chab


Charlottenburg
Stellwerksbezeichnung
Bahnhof: Charlottenburg
telegrafische Abkürzung: Chab = Charlottenburg
Bauart: elektromechanisch
Standort: im westlichen Gleisfeld
Inbetriebnahme: 1927
Außerbetriebnahme: 30. April 1993 (S-Bahn)
  Juni? 1993 (Fernbahn)
Abriß: Juli 2005
Stellbereich: Bahnhof Charlottenburg einschl. Kehranlage
Besonderheiten: größtes Brückenstellwerk der S-Bahn
ab 1.7.1987: BVG-Fdl für Stellbereich "Chab Stadt"

zurück zur Stellwerksauflistung zum Bahnhof Charlottenburg

Bild: Gleisplan

Gleisplan mit gekennzeichnetem Stellwerk aus dem Jahre 1962.

Bild: Grundriss 1

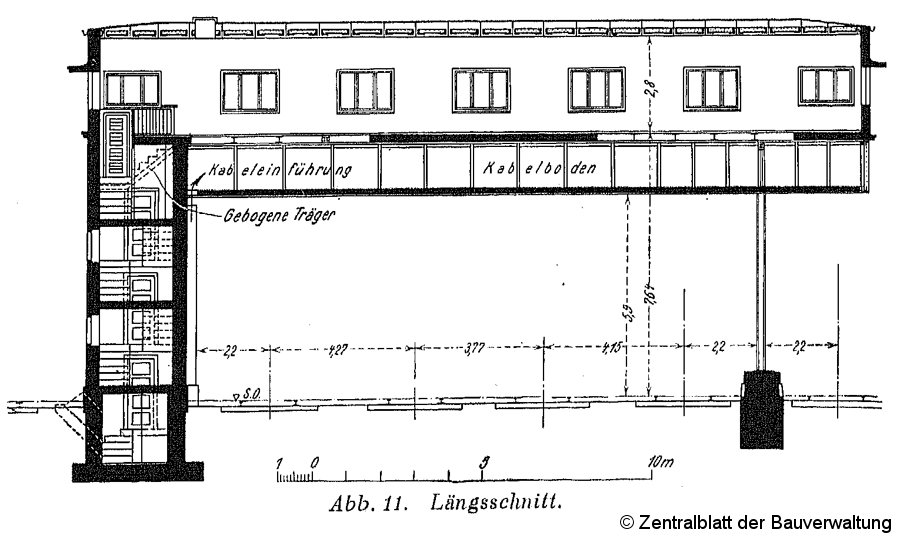

Längsschnitt durch das Stellwerk.
Repro aus: Zentralblatt der Bauverwaltung: "Neuere Stellwerksgebäude der Reichsbahndirektion Berlin" vom 8. August 1928.

Bild: Grundriss 2

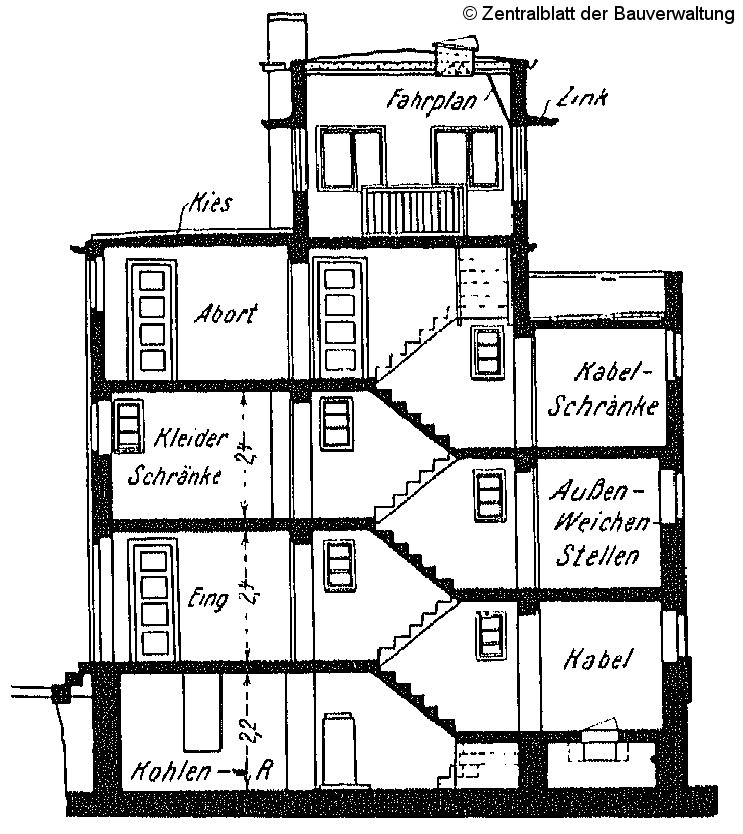

Querschnitt durch das Treppenhaus.
Repro aus: Zentralblatt der Bauverwaltung: "Neuere Stellwerksgebäude der Reichsbahndirektion Berlin" vom 8. August 1928.

Bild: Grundriss 3

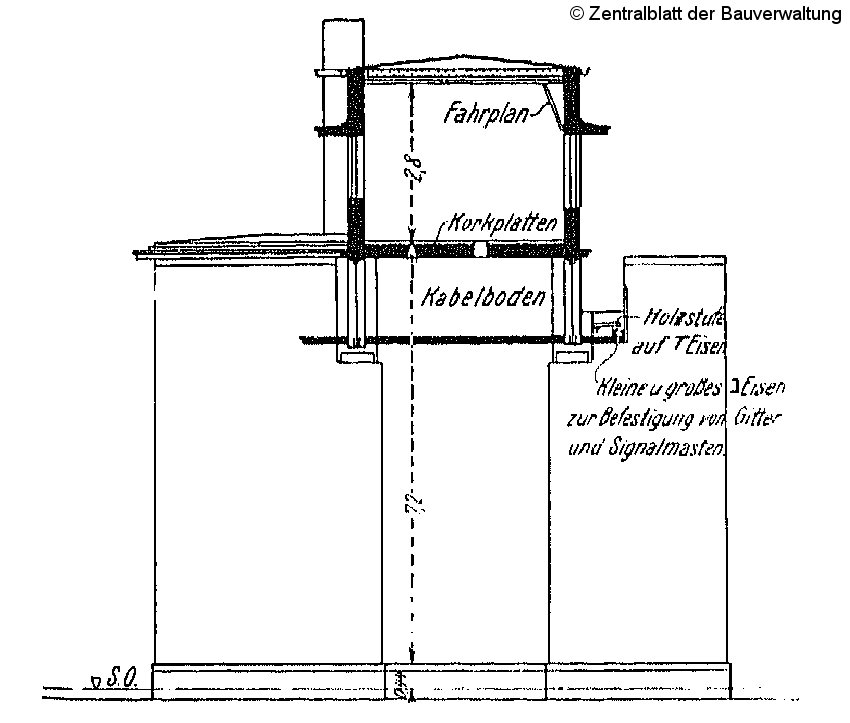

Querschnitt durch den Stellwerksraum.
Repro aus: Zentralblatt der Bauverwaltung: "Neuere Stellwerksgebäude der Reichsbahndirektion Berlin" vom 8. August 1928.

Bild: Signalbrücke mit Formsignalen

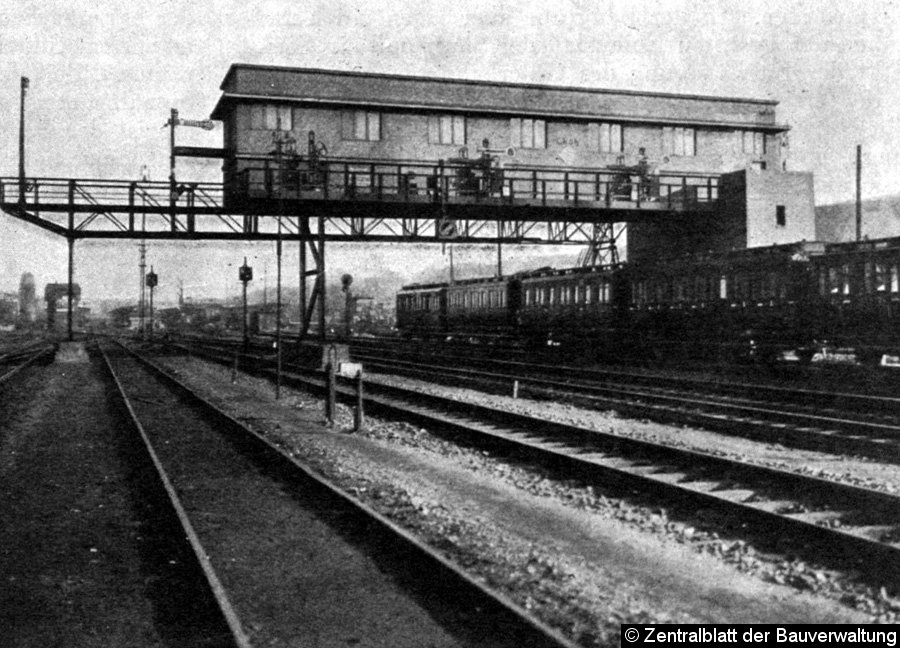

Das Stellwerk Ende 1927/Anfang 1928: Ein Zug der Stadtbahn rangiert ins angrenzende Bw Charlottenburg.
Die Signalbrücke ist noch mit Formsignalen bestückt, links ein Formsignal preußischer Bauart. Die beiden rechten Signale haben einen Negativanstrich, somit sind sie besser gegen den Hintergrund erkennbar.
Repro aus: Zentralblatt der Bauverwaltung: "Neuere Stellwerksgebäude der Reichsbahndirektion Berlin" vom 8. August 1928.

Bild: Signalbrücke mit Sv-Signalen

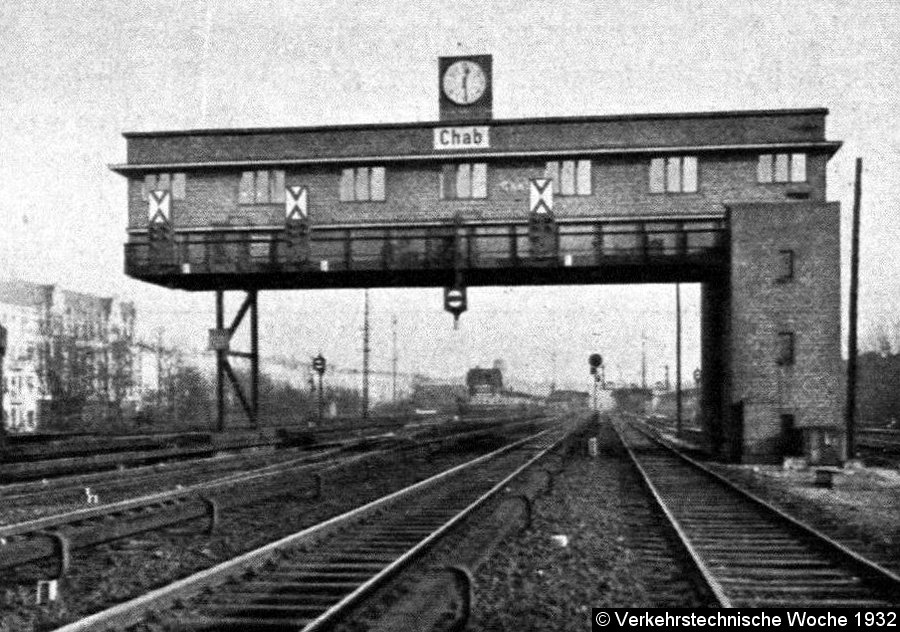

Wir schreiben das Jahr 1928: Mittlerweile wurden die Stromschienen für das neue elektrische Verkehrsmittel montiert. Die Signalbrücke wurde abgebaut und durch den neuen Stellwerksvorbau ersetzt. Sie ist nun neu mit Sv-Signalen bestückt, die auch eine Vorsignaltafel der besseren Erkennbarkeit wegen erhalten haben. Mit der Einführung des Signalbuches von 1935 entfielen diese Tafeln, die Sv-Signale bekamen bis 1958 keine weitere Kennzeichnung.
Repro aus: Verkehrstechnische Woche 1932.

Bild: Innenansicht Stellwerk

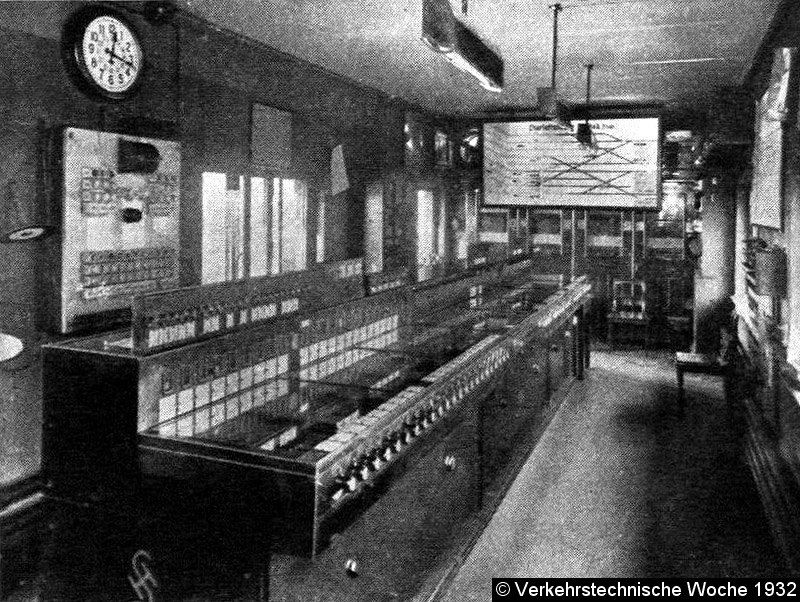

Schalterwerk und Gleistafel für die Stadtbahnseite im Stellwerk Chab.
Repro aus: Verkehrstechnische Woche, Heft 5 von 1932.

Bild: Gleisfeld

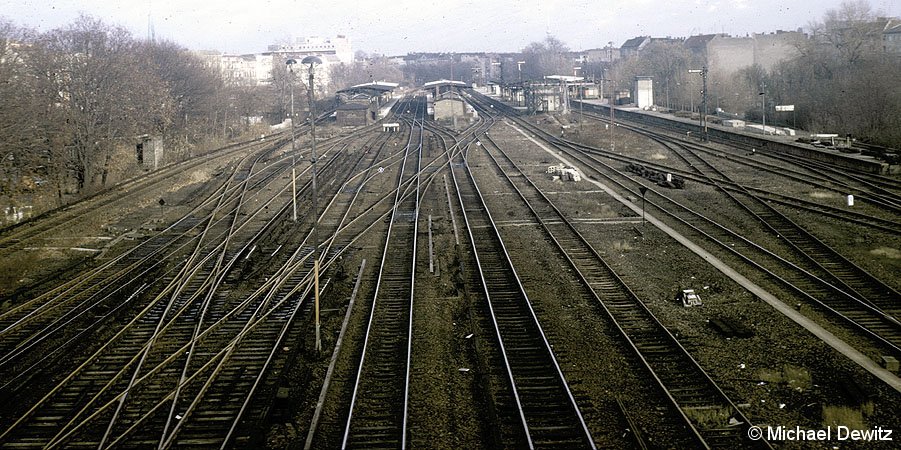

Blick aus dem Brückenstellwerk "Chab" auf dessen Stellbereich (1970er Jahre).
