| Bahnhof: | Treptower Park |
| telegrafische Abkürzung: | Tw = Treptower Park West |
| Bauart: | Gleisbildstellwerk der Bauform Gs II mit einer elektromechanischen Anpassung VES 1912 für den Bereich des ehemaligen Stellwerkes Tnt |
| Standort: | südlich der Bahnsteige an der Zusammenführung der Görlitzer und der Ringbahn |
| Inbetriebnahme: | ? |
| Außerbetriebnahme: | 31. März 2012 |
| Stellbereich: | Bahnhof Treptower Park |
| Besonderheiten: | - |
| zurück zur Stellwerksauflistung | zum Bahnhof Treptower Park |

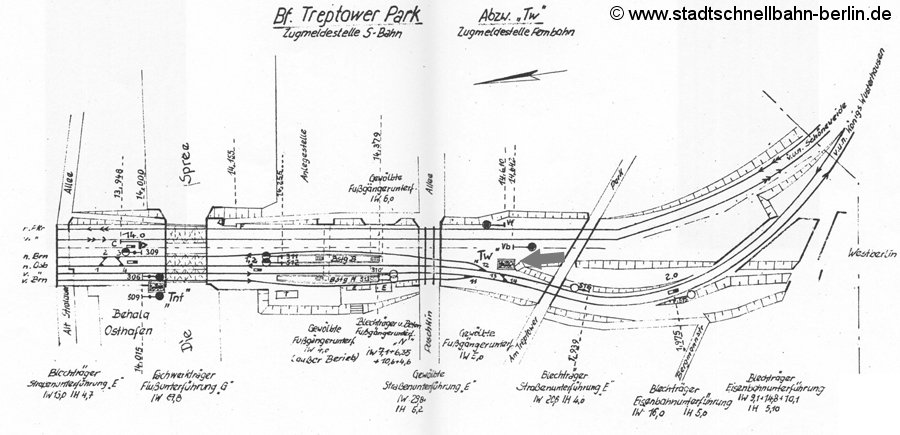

Gleisplan mit gekennzeichnetem Stellwerk aus dem Jahre 1967.
Außenansicht des Stellwerkes (21. September 2011).
Nach der Schließung des Stellwerkes Tnt übernahm das Stellwerk Tw dessen Aufgaben. Dazu installierte die Reichsbahn ein achtteiliges Schalterwerk neben dem Gleisbildstelltisch.

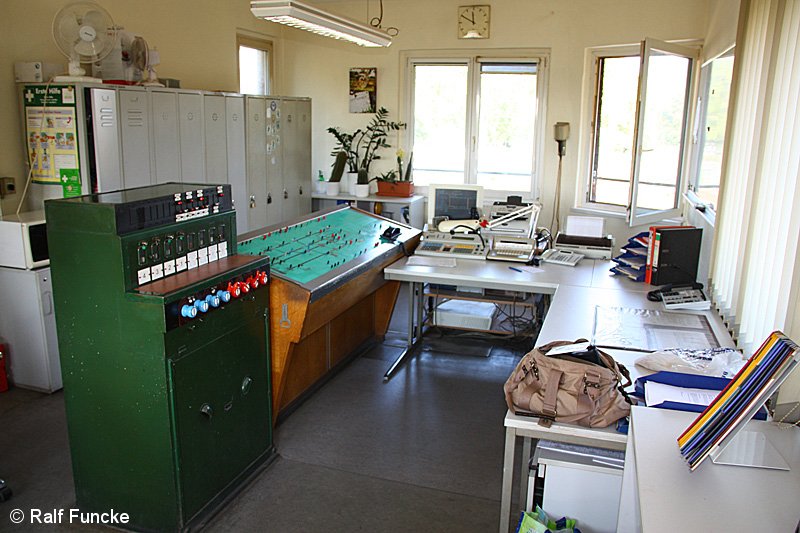

Der Arbeitsplatz des Fahrdienstleiters Tw.

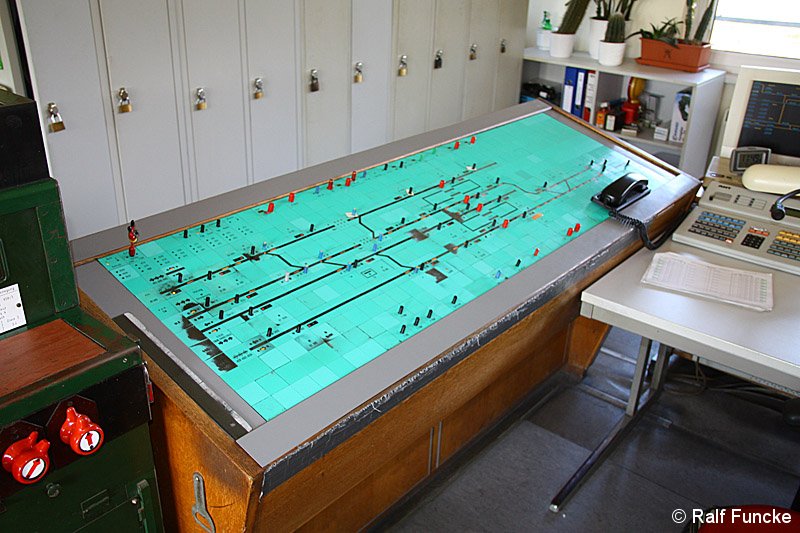

Der Stelltisch in einer größeren Ansicht. Links der Bedienteil von/nach Sonnenallee (äußere Gleise) und Baumschulenweg (innere Gleise).
Im rechten Bedienteil ist nur noch die Strecke von/nach Ostkreuz hinterlegt, die Südringkurve ist seit dem 28.9.2009 wegen Bauarbeiten stillgelegt.

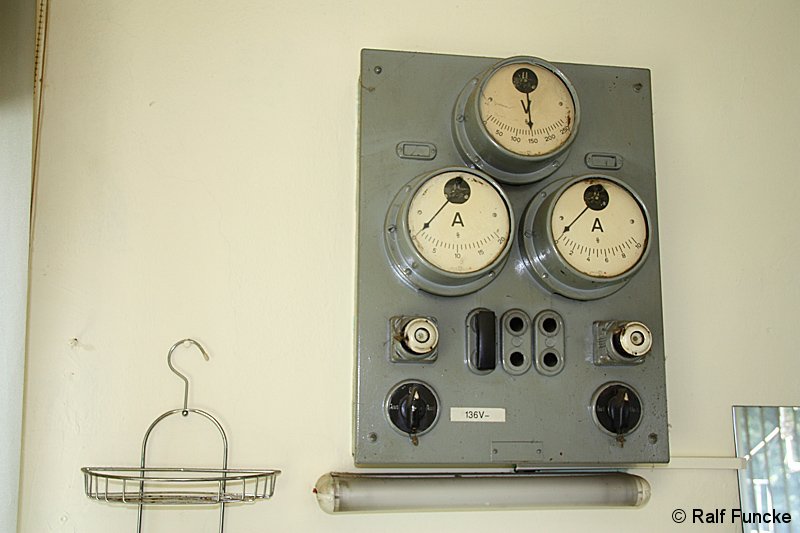

Überwachungsschalttafel der Stromversorgung.

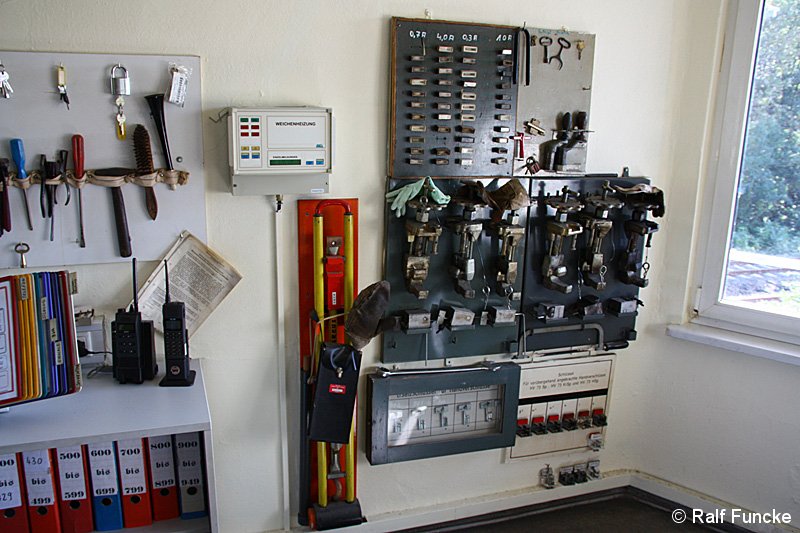

Neben den Funkgeräten, den Ordnern für die Betren und dem Bedienteil für die Weichenheizung wurden im Stellwerk auch Sachen für Not- bzw. Störungsfälle aufbewahrt: Kurzschließer, Handverschlüsse, Ersatzsicherungen, Ersatzschlüssel, Werkzeugbrett.

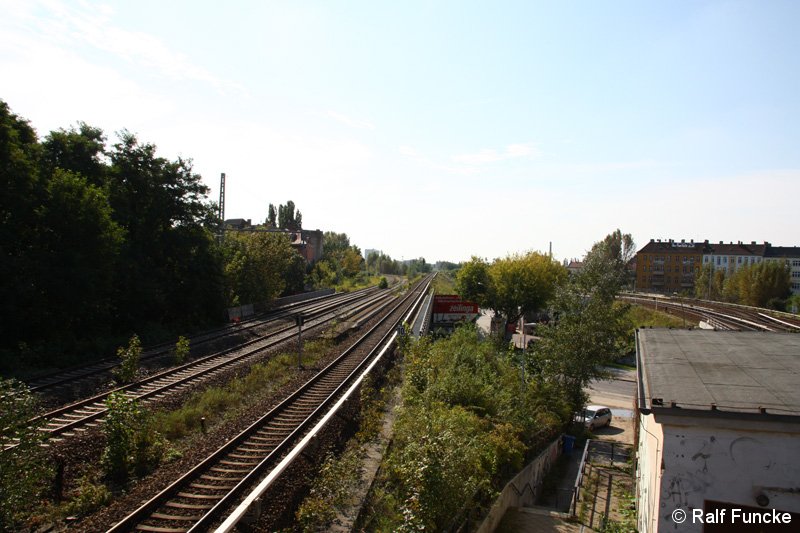

Blick in Richtung Süden: im Vordergrund das Streckengleis Neukölln - Treptower Park, dahinter die Fernbahngleise von/nach Baumschulenweg.
Blick Richtung Norden zum Bahnsteig.
